Connexion du Câble du Module GPS au T5-écran
Connexion du Câble du Module GPS au T5-écran
Le Beitian BN280 dispose d'un connecteur avec 6 fils :
- V+ (Vcc), alimentation positive, ROUGE
- GND, alimentation négative, NOIR
- Tx, Transmission série, BLANC
- Rx, Réception série, VERT
- SDA, non utilisé, peut être retiré, GRIS
- SCL, non utilisé, peut être retiré, JAUNE
Le Beitian BN220 / BN180 dispose d'un connecteur avec 4 fils :
- V+ (Vcc), alimentation positive, ROUGE
- GND, alimentation négative, NOIR
- Tx, Transmission série, BLANC
- Rx, Réception série, VERT
Les fils non utilisés peuvent être retirés en soulevant la languette de verrouillage sur le connecteur avec un petit tournevis, ou vous pouvez les couper avec une pince tranchante. Avec mes modules, l'extrémité des fils était déjà dénudée et étamée.

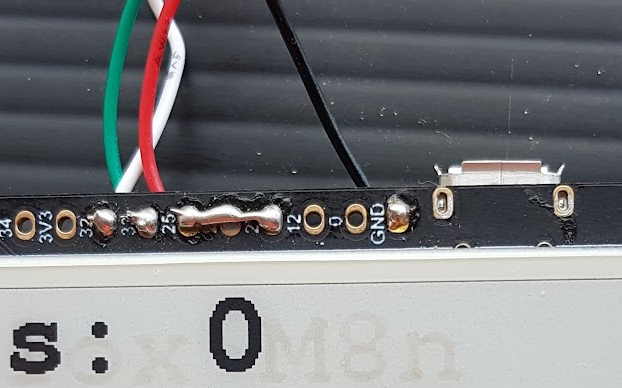

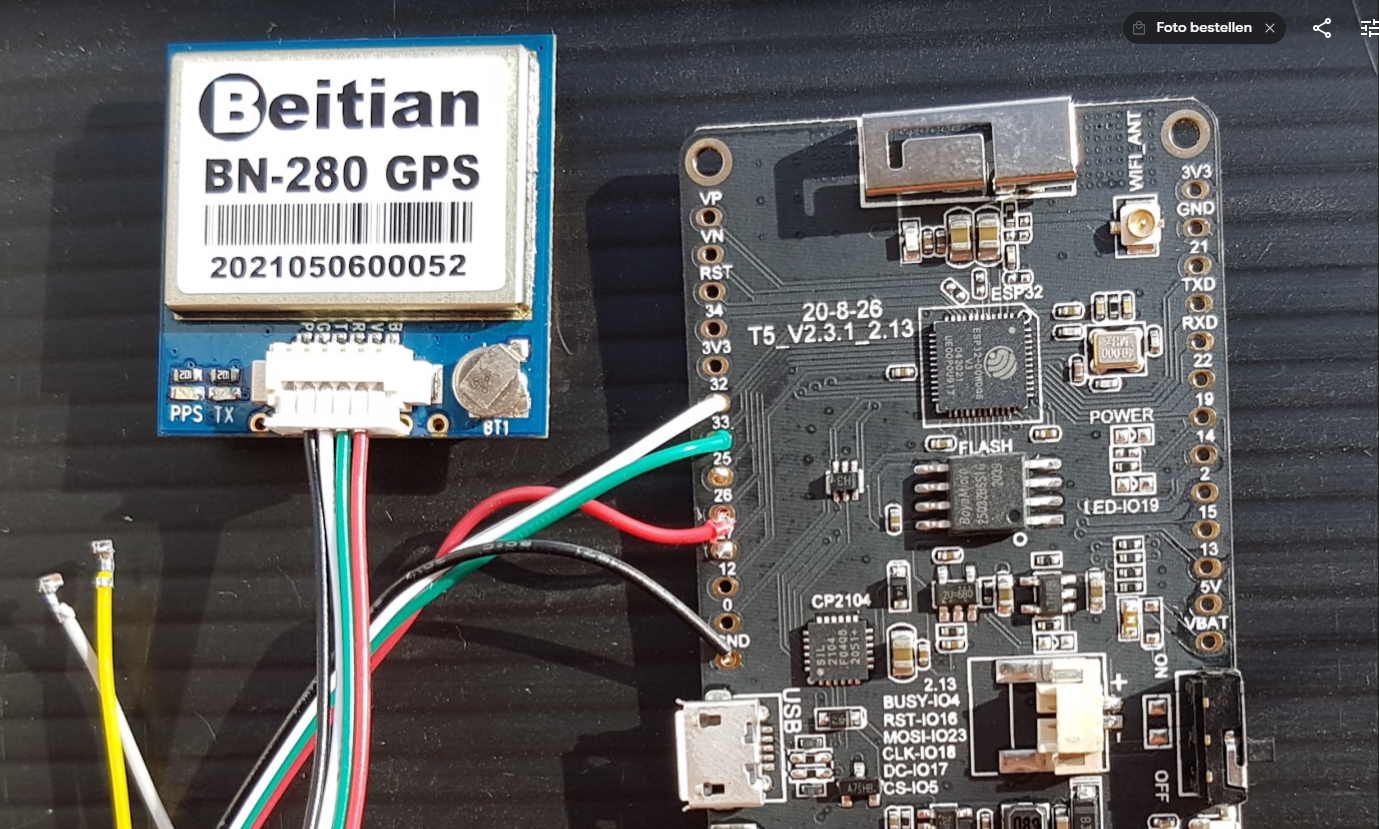

Les fils doivent être dénudés sur 3 à 5 mm. Voici les fils dénudés dans la position correcte :
- BLANC va sur 32
- VERT va sur 33
- ROUGE va sur 25, 26 et 27 (doit être connecté avec un pont de soudure)
- NOIR va sur GND
- JAUNE et GRIS sont retirés du connecteur, non utilisés.

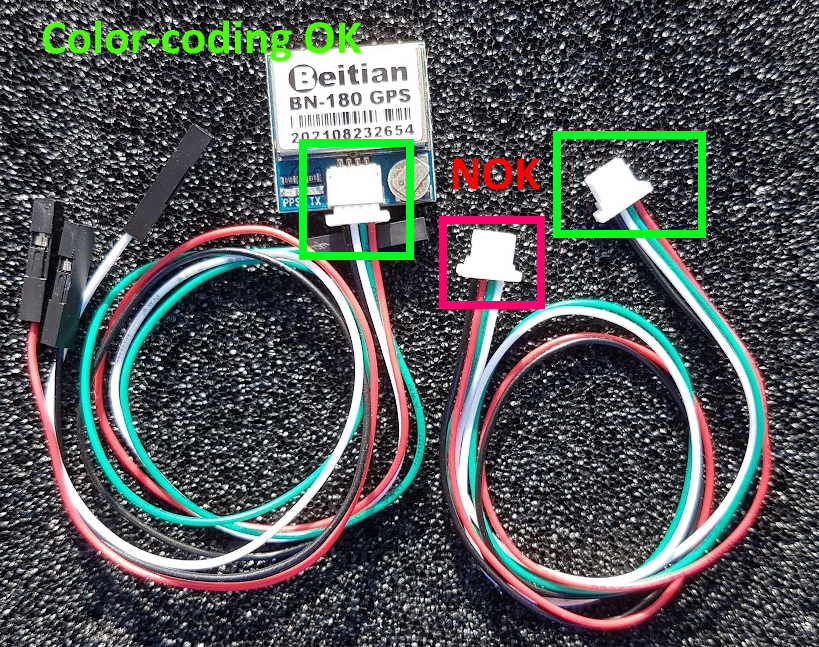

Vérifiez le codage des couleurs du côté GPS ! Les connecteurs ne sont pas identiques des deux côtés !
La soudure est effectuée de l'autre côté :

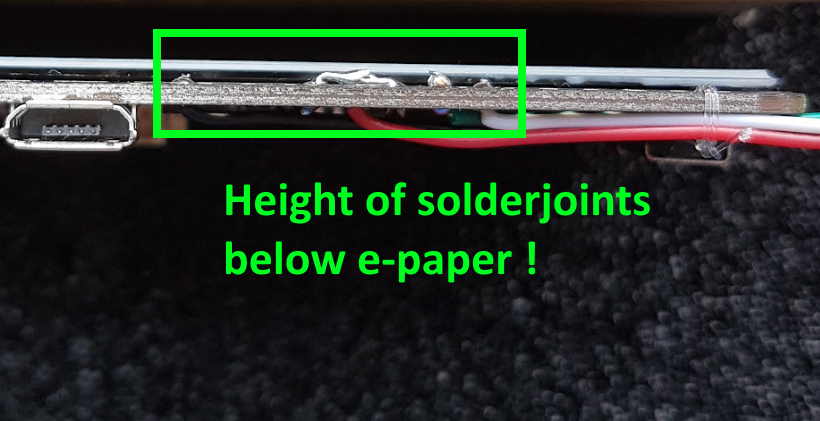

Après la soudure, vérifiez la hauteur des fils dépassant, si nécessaire, coupez-les plus courts (l'écran doit être en contact plat avec le boîtier).
Sécurisation des Fils

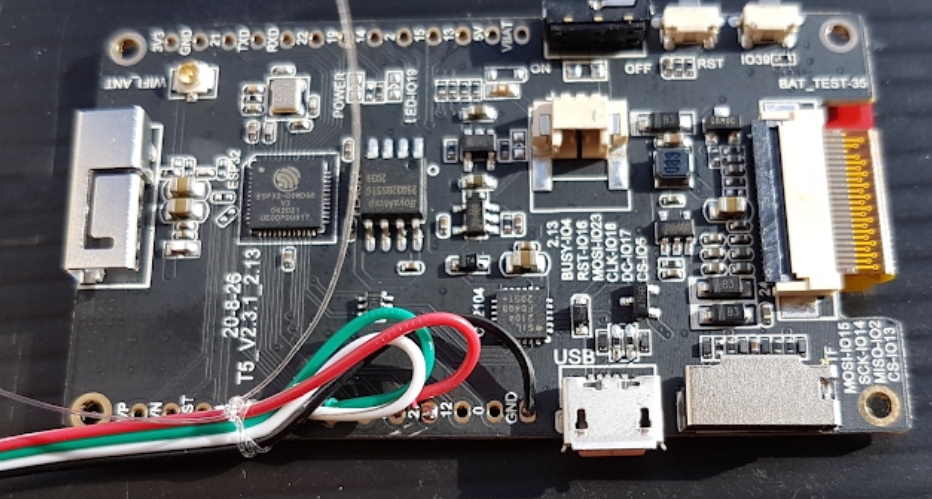

Les fils soudés sont fragiles au niveau de la soudure, je vous conseille donc de les sécuriser avec un peu de fil de nylon :
Soudure de l'Interrupteur à Lames Souples

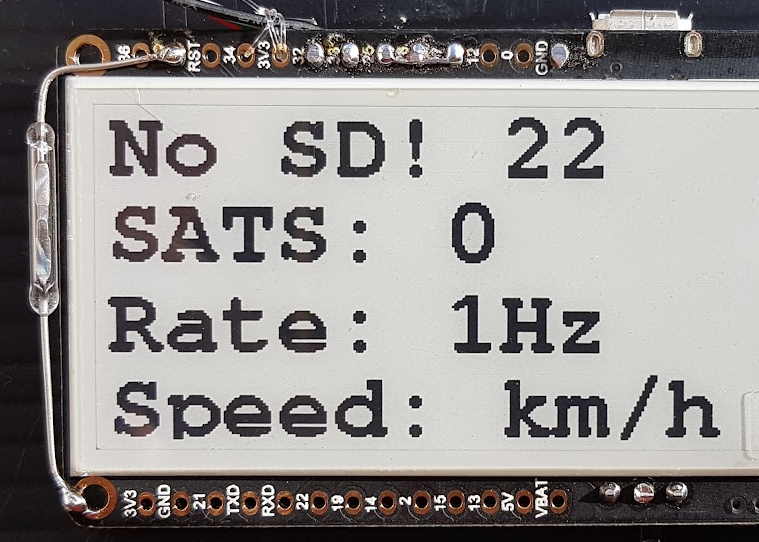

L'interrupteur à lames souples doit être connecté entre GPIO39 (S_VN) et GND. Les trous de montage sont tous mis à la terre, vous pouvez donc les utiliser comme GND. Le trou de montage supérieur ne doit pas toucher le fil métallique de l'interrupteur à lames souples, donc pliez-le ou utilisez une isolation.
Faites attention en pliant les fils, utilisez une pince pour saisir le fil près du verre, puis pliez-le. Le verre peut facilement se casser si vous essayez de plier sans pince ! Ou utilisez les interrupteurs à lames souples avec boîtier en plastique, ils sont plus robustes.
Un second interrupteur à lames souples (optionnel) peut être connecté entre GPIO12 et GND. Avec cet interrupteur, des écrans de statistiques configurables peuvent être choisis.

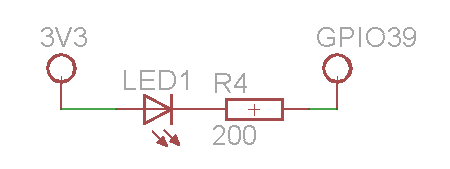

Si vous souhaitez un retour d'information lorsque l'interrupteur à lames souples est activé, une LED + résistance de 200 ohms peut être connectée entre GPIO39 et 3V3 :

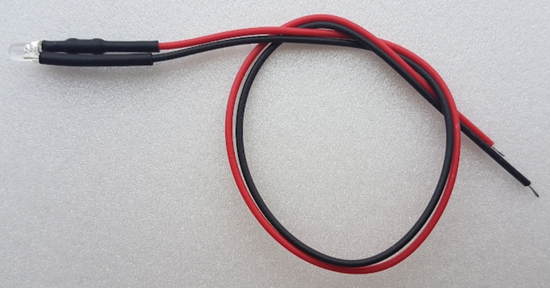

Vous pouvez trouver des LED avec une résistance intégrée et des fils attachés sur Ali, vous avez besoin de la version 3V !
Alternative : Bouton-poussoir Étanche

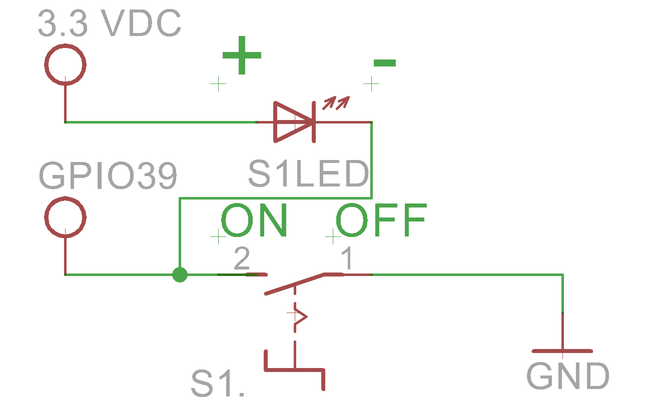

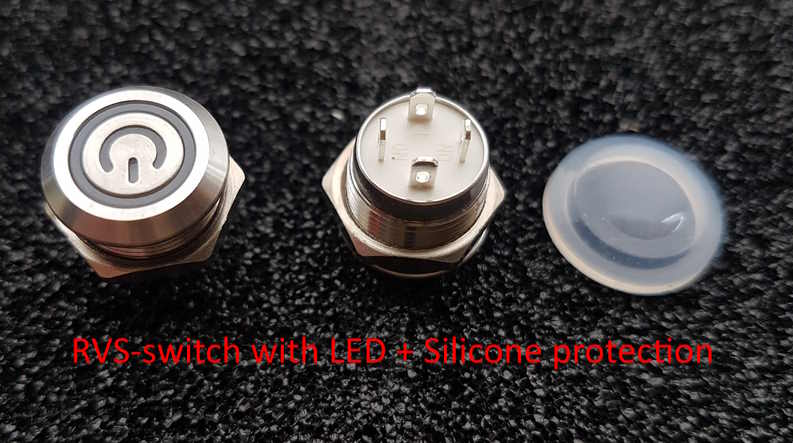

Sur Ali, j'ai trouvé un joli bouton étanche, optionnellement avec LED intégrée (Bouton-poussoir métallique 12 mm). Le joint en silicone protégera le bouton, il sera donc 100 % étanche dans le boîtier. Je préfère ce bouton, car vous n'avez plus besoin de l'aimant. Vous avez 4 connexions, + et - pour la LED, ON et OFF pour l'interrupteur. Avant d'utiliser la protection en silicone, retirez le joint torique noir ! La LED est optionnelle, seul l'interrupteur est nécessaire !
Connexion de la Batterie Lipo au Connecteur T5

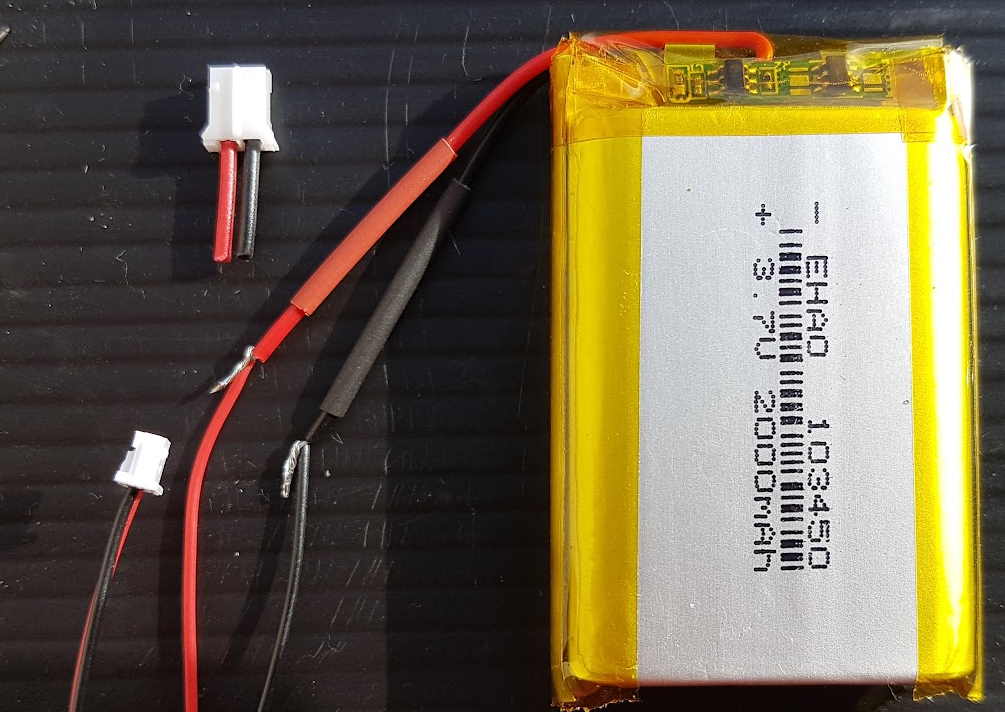

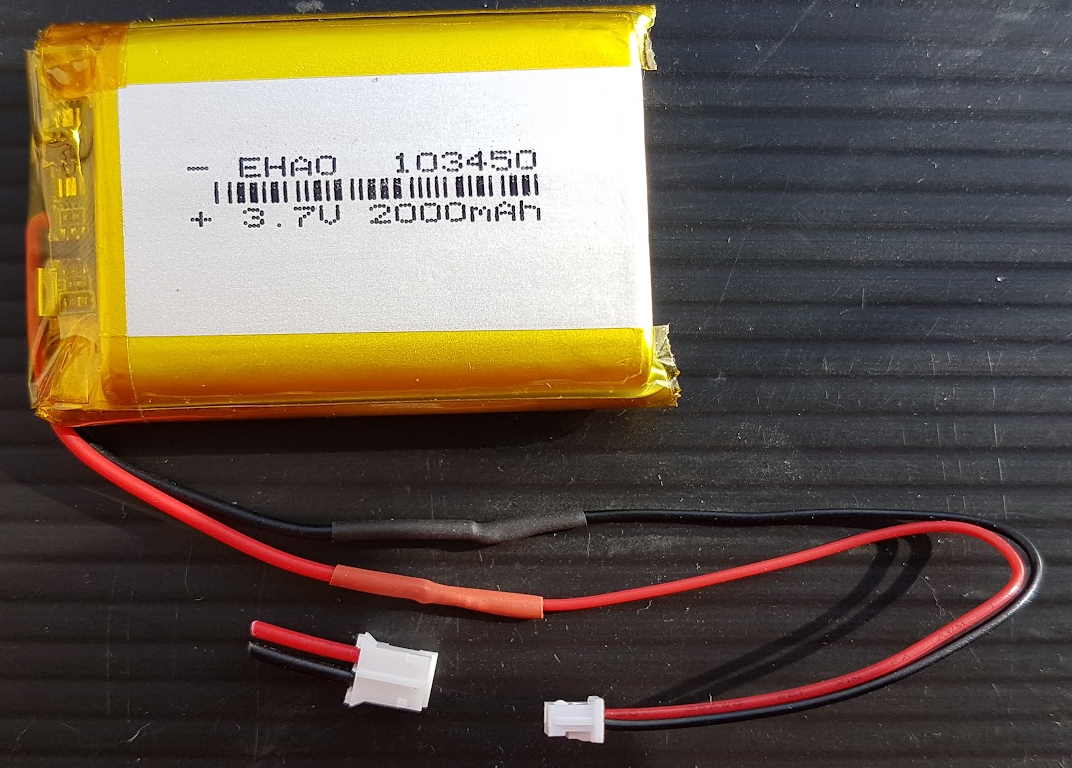

La batterie lipo est livrée avec un connecteur JST standard, mais la carte T5 a un connecteur plus petit. J'ai simplement coupé le connecteur standard de la lipo et soudé le connecteur T5 sur les fils. Attention, ne coupez jamais le fil rouge et noir de la lipo ensemble (court-circuit) !!
Voici la connexion soudée. Avec un peu de gaine thermorétractable, ils peuvent être isolés (très important, risque de court-circuit).
Il y a un fusible SMD assez faible sur le connecteur de la batterie, plusieurs personnes ont signalé que la carte ne s'alimentait plus via le connecteur de la batterie. La raison est un fusible SMD grillé. Une solution simple : connectez la batterie aux connexions de soudure Vbat et GND.
Évitez de connecter/déconnecter la carte via USB avec la batterie connectée.
Important : coupez les fils de la lipo un par un !! Si vous coupez les deux fils (rouge et noir) ensemble, vous mettez la lipo en court-circuit !
Il est également possible de souder les fils de la lipo directement sur la carte T5, le fil ROUGE sur VBAT et le fil NOIR sur GND. Malheureusement, les fils de la lipo sont trop courts, donc vous aurez besoin d'une rallonge de toute façon.
Connexion du PCB de Charge Sans Fil à la Carte T5
Le T5 dispose d'un contrôleur de charge lipo qui est uniquement connecté à la Vcc du micro USB. Cela signifie que vous devez souder le fil ROUGE du PCB de charge directement au contrôleur de charge lui-même ! Le fil NOIR du contrôleur de charge peut être soudé à une connexion GND.

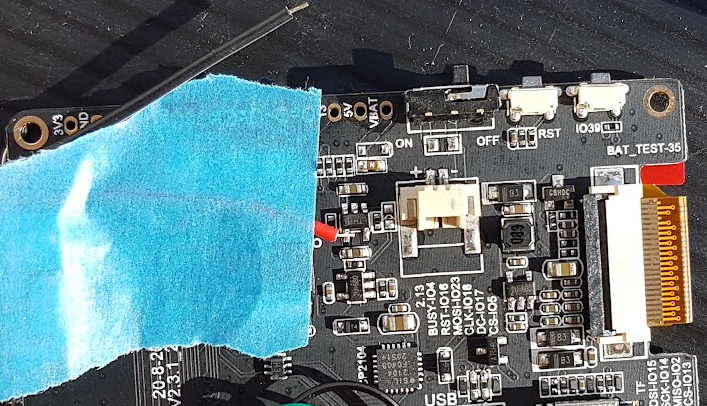

Je vous conseille d'utiliser du ruban adhésif pour fixer le fil ROUGE, et une petite pointe à souder ! Le fil NOIR peut être soudé au GND libre (sur l'image en haut, à côté du 3V3).
Assemblage du Logger

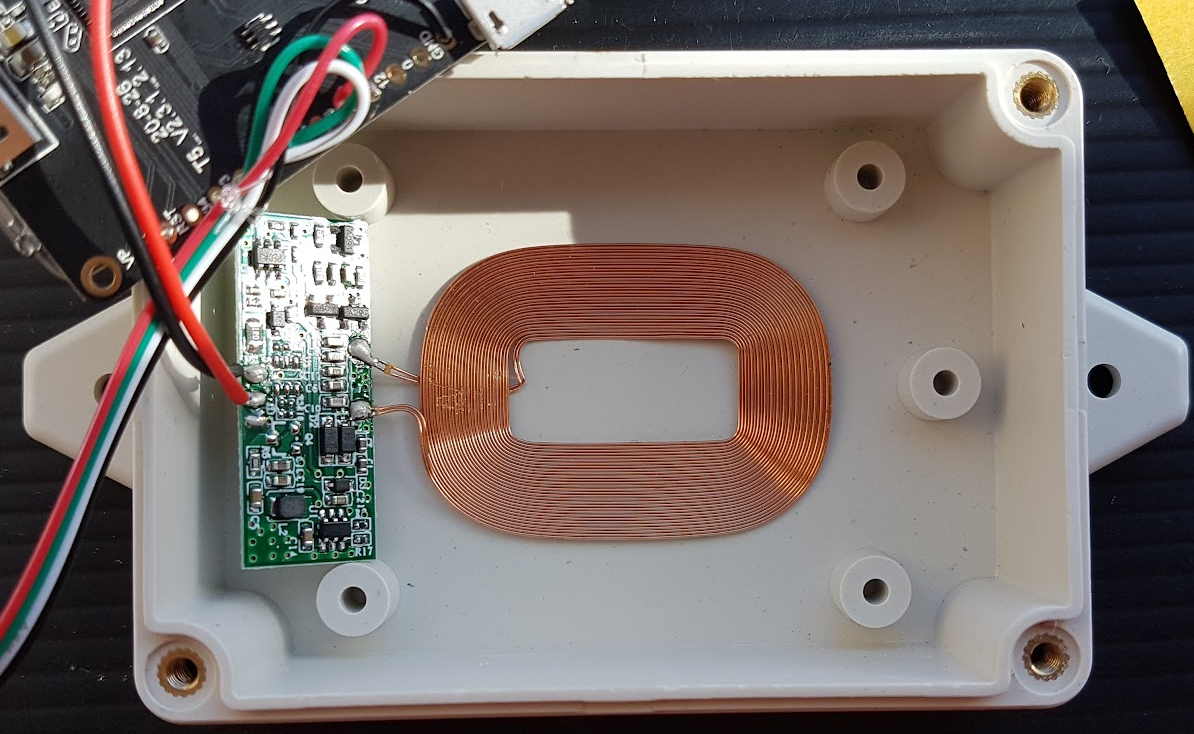

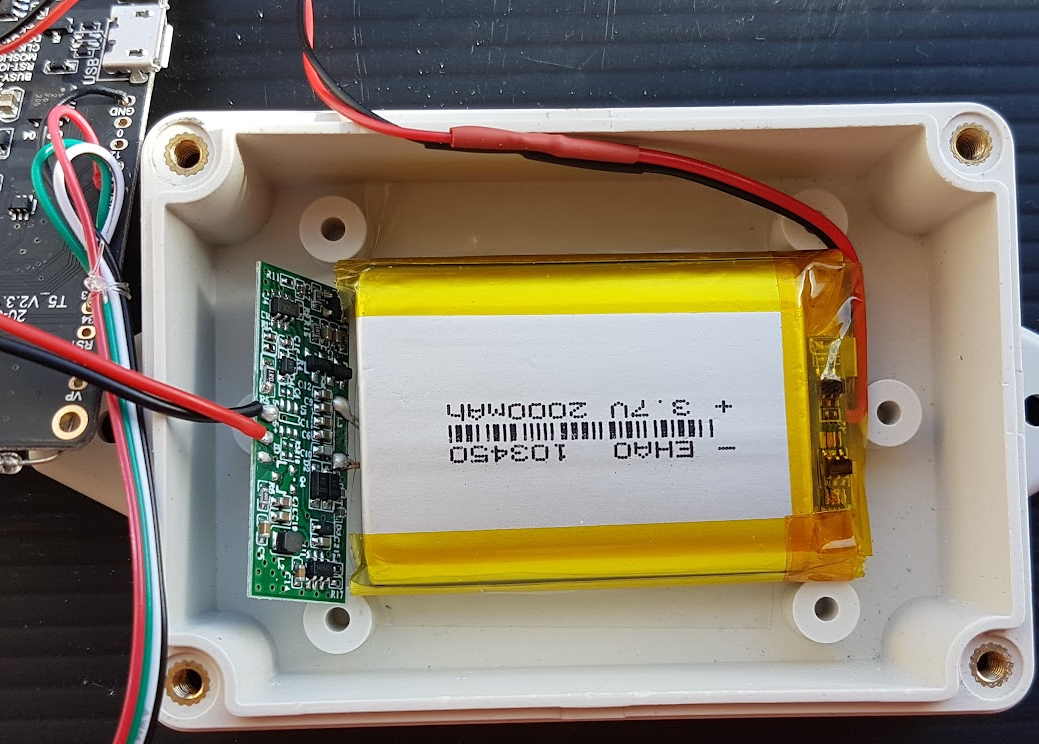

La bobine du chargeur sans fil se place au fond de la boîte :

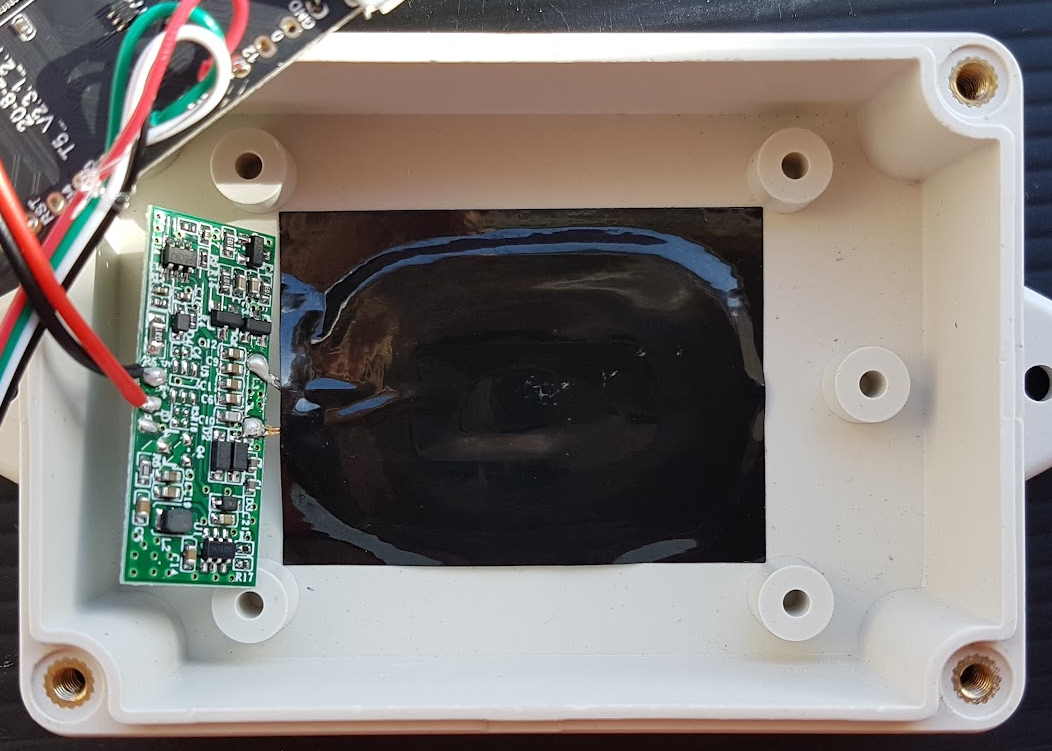

Sur la bobine, placez le ruban de ferrite. Cela sert également de fixation pour la bobine. J'ai remarqué que la qualité et l'épaisseur de ces rubans de ferrite peuvent varier beaucoup ! La ferrite plus épaisse est généralement meilleure, car sa fonction est d'assurer un meilleur couplage inductif. La ferrite fine a une faible efficacité, et le chargeur s'éteint lorsque la température devient trop élevée, donc la charge prend beaucoup plus de temps.
Après avoir fixé le ruban de ferrite, vous pouvez créer une isolation thermique avec de la mousse de 5 mm. Cela protégera la batterie de la chaleur générée par la bobine de charge. La batterie est ensuite placée sur la mousse.

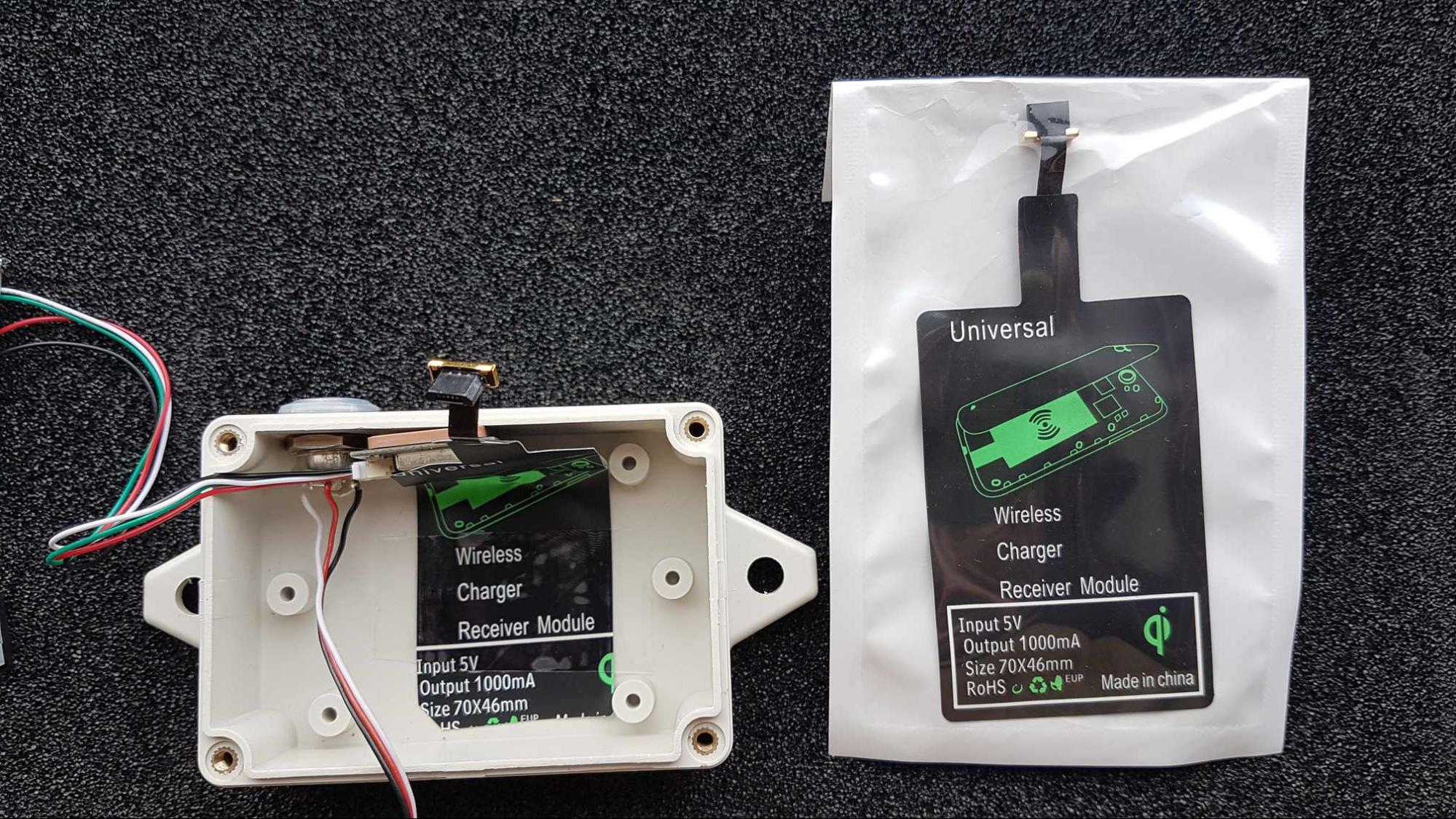

Alternativement, vous pouvez utiliser un module sans fil avec connecteur USB :
Important : vous avez besoin de l'orientation correcte du connecteur micro USB ! Ces modules récepteurs ont la ferrite à l'intérieur, l'orientation de montage est unique !!
Protéger le Contrôleur d'Écran Électronique de la Lumière !
Il y a un petit contrôleur sur la connexion flexible entre l'écran électronique et le PCB. Ce contrôleur est sensible à la lumière ! En plein soleil, il peut ruiner le contraste de l'écran électronique. Assurez-vous donc de protéger ce contrôleur de la lumière avec du ruban adhésif noir.

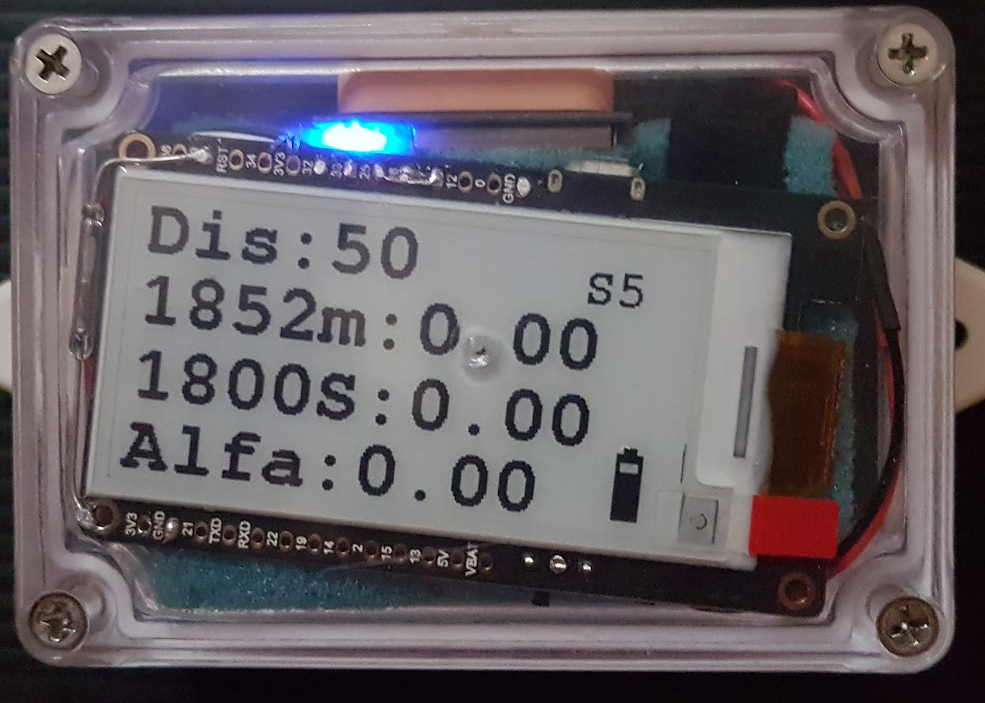

Finalisation de l'Assemblage

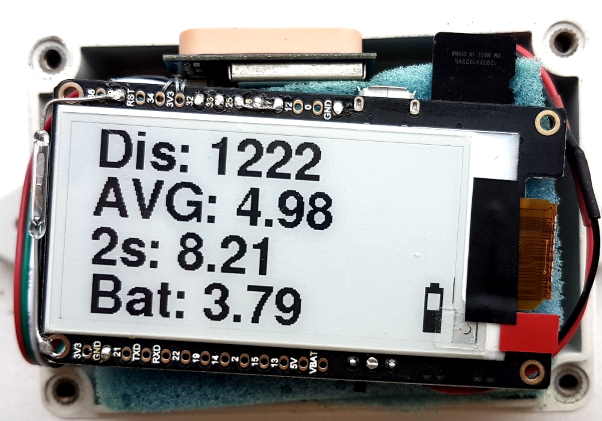

Maintenant, nous avons besoin de mousse pour maintenir tout en place ! N'oubliez pas de mettre la carte SD dans le slot. Le GPS est placé sur son côté, l'antenne céramique sur le côté de la boîte. Les LED du GPS doivent être visibles, donc ce côté du GPS doit être sur le dessus.
Maintenant, la mousse est empilée sur la lipo, puis la carte T5 est empilée sur la mousse. Vous pouvez maintenant fermer le couvercle avec précaution, vérifiez que les fils n'interfèrent pas.
La carte T5 avec la carte SD a un ajustement étroit, soyez donc très prudent lors de l'assemblage final !

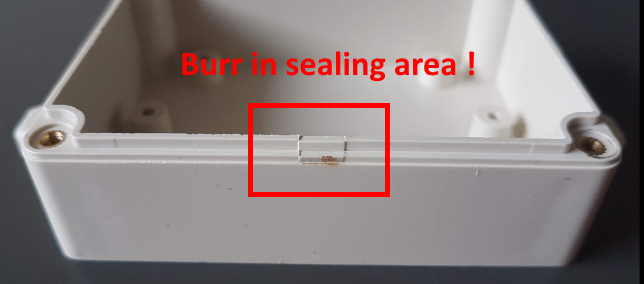

Pour une meilleure étanchéité, enlevez les bavures dans la zone d'étanchéité avec du papier de verre fin (4 côtés !) :
Les vis fournies avec la boîte vont rouiller assez rapidement, il est donc préférable de les remplacer par des vis inoxydables M3*16 !

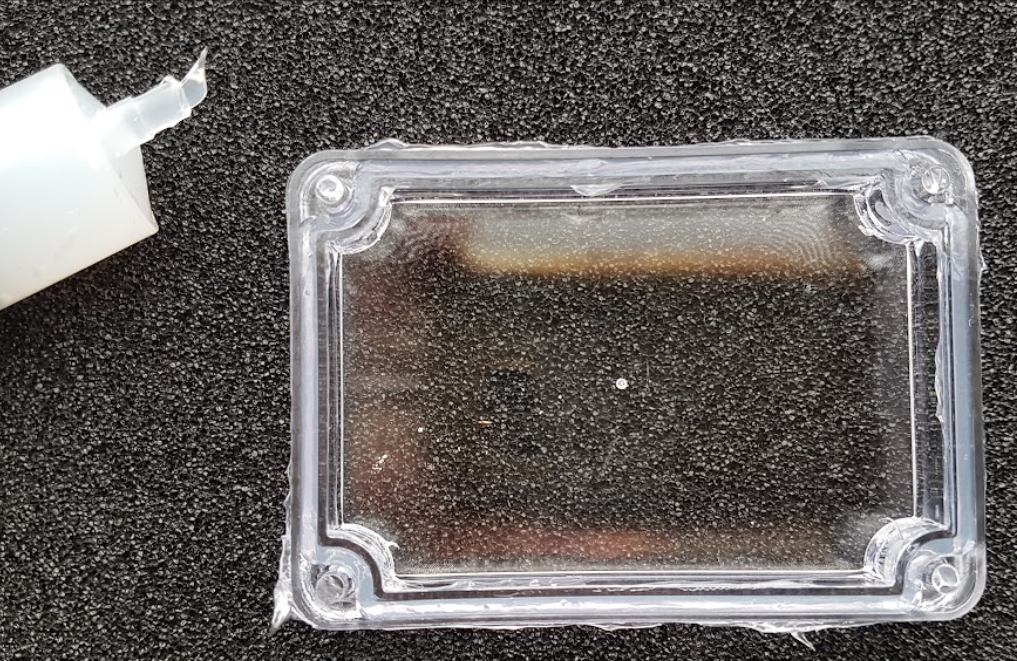

L'étanchéité de la boîte n'est pas parfaite, je vous conseille de la sceller définitivement avec du silicone ou une autre colle. Les meilleurs résultats que j'ai obtenus ont été en remplissant la rainure avec du silicone transparent standard, puis en lissant le silicone avec une spatule et en le laissant sécher. Une fois sec, vous pouvez fermer le boîtier. Si nécessaire, vous pouvez toujours recommencer, le silicone peut être facilement retiré du boîtier.

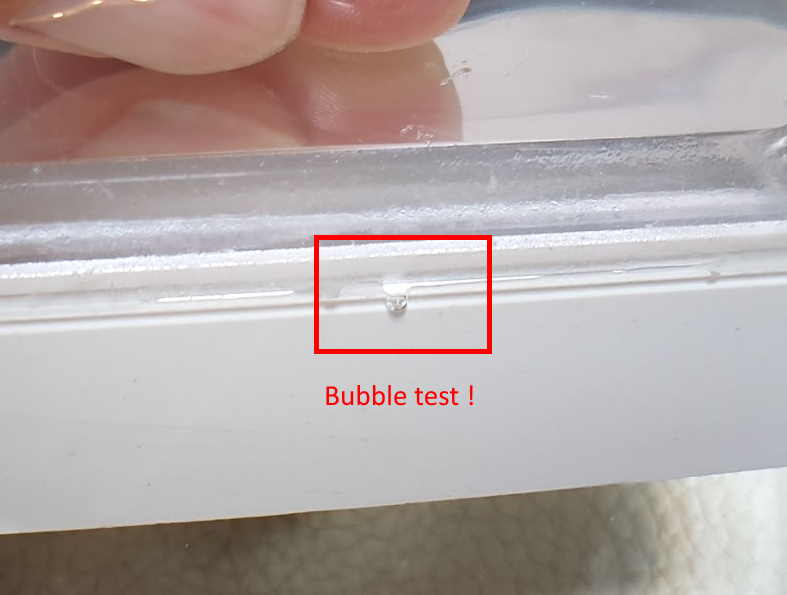

Comment Vérifier les Fuites ?
Un test simple peut être effectué dans votre congélateur :
- Desserrez les 4 vis, de sorte que la boîte ne soit pas étanche.
- Placez la boîte dans le congélateur pendant 10 minutes.
- Serrez les 4 vis, la boîte doit maintenant être étanche, avec de l'air froid à l'intérieur.

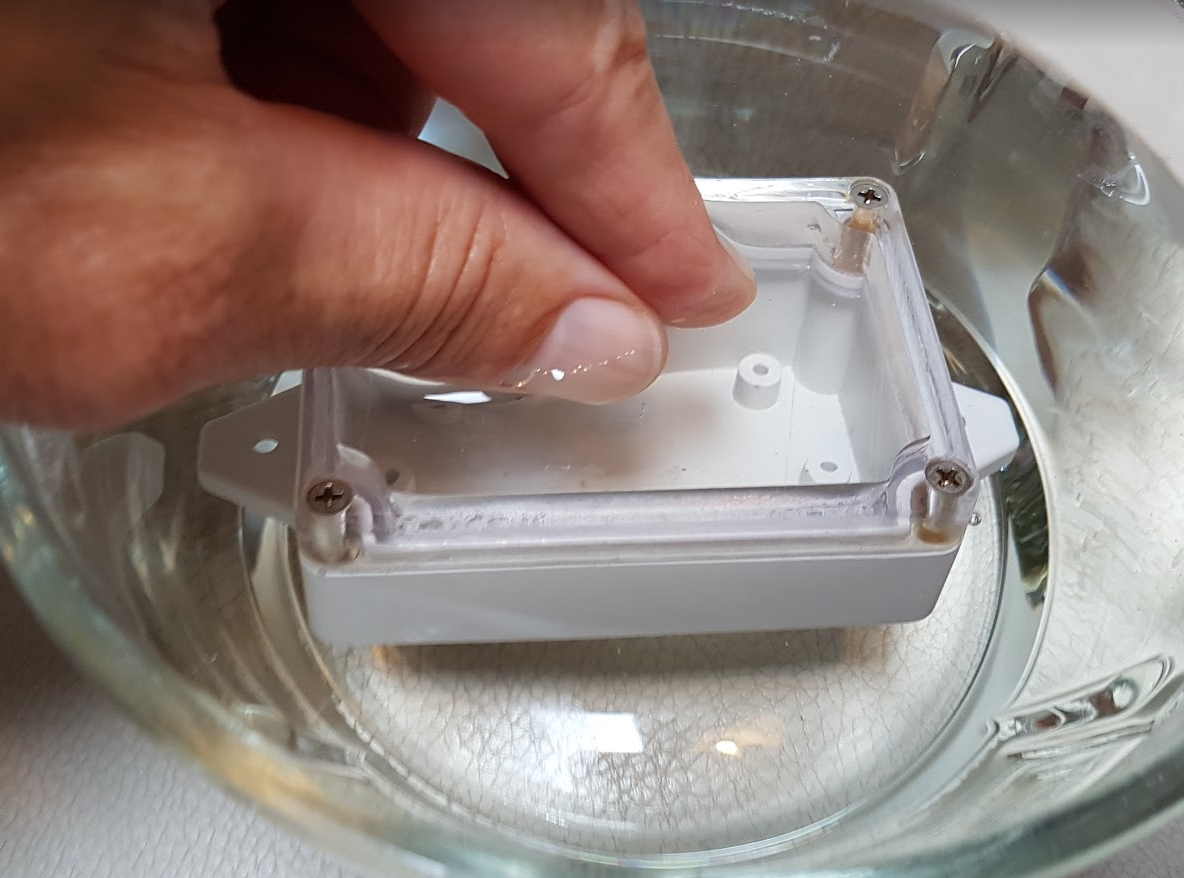

- Placez la boîte dans de l'eau chaude, l'air dans la boîte va se réchauffer et se dilater.
- Vérifiez la présence de bulles.
